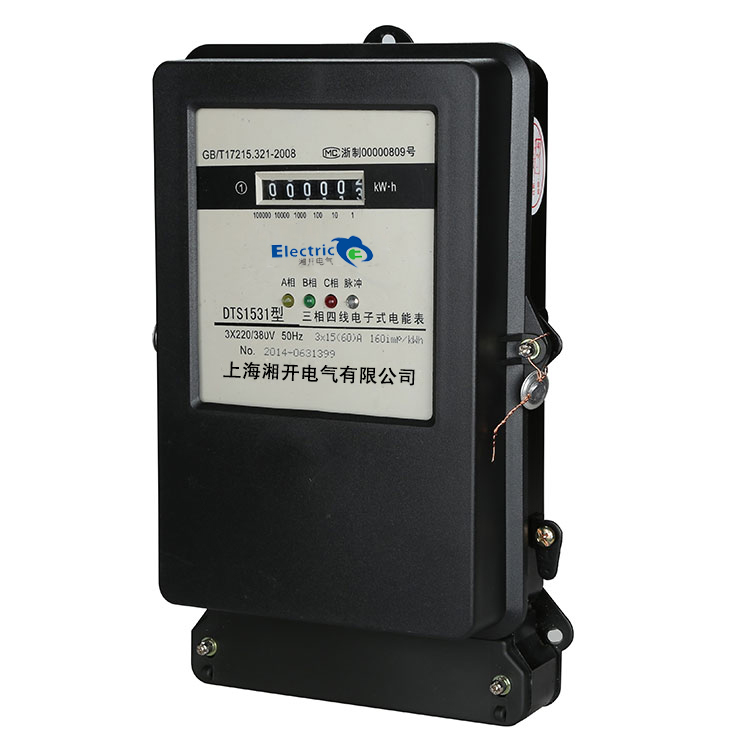

DTS1531型三相四线电子式电能表
产品详情
DTS1531电子式三相四线电能表（以下简称电表）采用微电子技术，ADE7755计量电能。符合GB/T17215.321-2008和GB/T718460-2001标准的电表，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的搞电磁干扰、低功耗节电、高精度、防窃电、高过载、长寿命等特点。
一.DTS1531电子式三相四线多功能电能表是我公司推向市场的新型电能计量产品.它采用专用集成电路计量,先进的单片机处理系统进行数据处理及SMT制造工艺,使之性能及测量准确度得到可
靠保证.该产品各项性能均符合GB/T17215-2002和GB/T18460-2001国家标准.该产品适用于频率为50Hz单相交流有功电能计量,预付费以及计算机联网等.适合于环境温度为-20~+60℃湿度不大于
85%的室内或室外电表箱内使用.
二.功能及特点
性能可靠、准确度高、宽负荷、低功耗、长期工作无须调校应用计算机管理，先购电后用电。
一表一卡，专卡专用，失卡不失电，补卡再用。
能自动告警用户购电，电量为零时，自动拉闸断电。
在额定电流范围内能限制最大使用功率。
具有一定的防窃电软件设计
三.主要技术参数
3.1电表型号:DDSY889
3.2额定电流:2.5(10)A,5(20)A,5(30)A,10(40)A
3.3额定频率:50Hz
3.4准确度等级:1级,2级
3.5显示方式:液晶,数码管
3.6环境温度:-20℃~+60℃;相对湿度:不大于85%
3.7起动电流:0.0041b((1级表),0.0051b((2级表)
3.8具有防潜动逻辑电路
3.9功耗≤0.5W2VA
四.工作原理
4.1计量部分:用户消耗的电能通过分压器和分流器上的信号进行采样,送到放大器和乘法电路,乘积信号经积分和V/F变换,再经分频电路输出,驱动步进式计度器累加电量,并能过电能指示灯,显
示电能消耗速率.
4.2数据处理部分:电能计量脉冲经光电耦合器送CPU处理,运算后存储于非易失EEPHOM中,由计算机处理管理信息系统通过IC卡读写器,写入一定电量和监控要求的IC卡输入表内微处理器系统,经
CPU运算后,提供显示,报警.切断状态信号.
五.安装与使用
5.1电能表在出厂前经检验合格,并加铅封印即可安装使用.
5.2电能表可安装在室内或室个使用,安装表的底板应固定在坚固耐火的墙上,建议安装高度为1.8米左右,空气中无腐蚀性气体.
5.3电能表应按照电能表接线盒上的接线图进行接线,最好用铜接线头入,并拧紧接线螺钉.
5.4互感式电能表其示数必须乘以变比后,才是实际电能数.
5.5一表一卡:用户持用的IC卡插入电能表卡座一次,便于将表内数据送回计算机数据库.
5.6购电准备：购电前，用户须将IC卡插入电能表座一次,便于表内的数据送回计算机数据库.
5.7购电方式:售电时,将IC卡读写器,同时操作计算机,将用户编号、预购电量、报警电量、限容功率等加密写入到IC卡。
5.8电卡使用:将用购电卡插入卡座内,如是有效购电卡,则电表自动将数据读入表内,LCD表显示屏依次显示,购电量、赊人
5.9运行显示:电能表在运行过程中,轮流显示表内剩余电量、总用电量。
5.10超容报警:电能表运行过程中,如果"报警指示灯快速闪烁显示,则警告用户已经超容用电30秒后,将拉闸3分钟,并倒计时显示恢复供电时间;如用户插入卡响应可立即恢复供电.
5.11囤积限量,如果购电量+剩余电量＞囤积限量(1000KWH),则购电量不读入,显示器显示内剩余限量提示,卡内电量仍有效.
5.12预警提醒:当表内剩余电量小于"报警电量时,报警指示灯将常亮提醒.
5.13故障申报:剩余电量显示为零或负值时,显示拉闸提示符时,如果表仍继续运行,用户应立即购电,并主动向供电部门反映情况.
六、运输储存
1.电能表运输和拆封不应该接受到剧烈冲击，并根据ZBY003-82/84【仪器仪表包装技术条件】规定运输储存。
2.存放环境温度为-25℃~70℃,相对湿度不超过85%，空气中无腐蚀性气体。
3.电能表在仓库保存时，应该在台架上，叠放在台架上，叠放高度不超过10箱。拆箱后高度不超过10只.
七.保证期限电能表自售出日起十八个月内,在用户遵守说明书规定要求,并在制造厂铅封仍完整的条件下,发现电能表不符合企业标准所规定的要求时,制造厂给给予免费修理更换.
+++++++++++++++++++++++++++++++++++++++
·预售电量、用完自动断电。
·提醒购电，当剩余电量小于一定数量时，发出报警信号。的警电量的数值及报警方式可根据实际需要灵活进行设置。
·数码管显示各项数据，用电数据回写功能便于供电部门管理。
·一表一卡多重动态加密，保证用户安全使用。
·电表分区、分类、保证不同分类电表的密码安全多重密码。
·安全的卡口保护，可有效地防止卡口攻击。
·超低压工作，保证电表在150V仍可正常工作。
·独特的防死机电路及多项容错设计保证电表安全运行。
·独特的供电监测功能保证掉电数据的正常保存，并保证了计量数据的绝对的精确(掉电时不会丢掉脉冲)
·具有超负荷控制功能。
·具有过零电量的计量功能。
