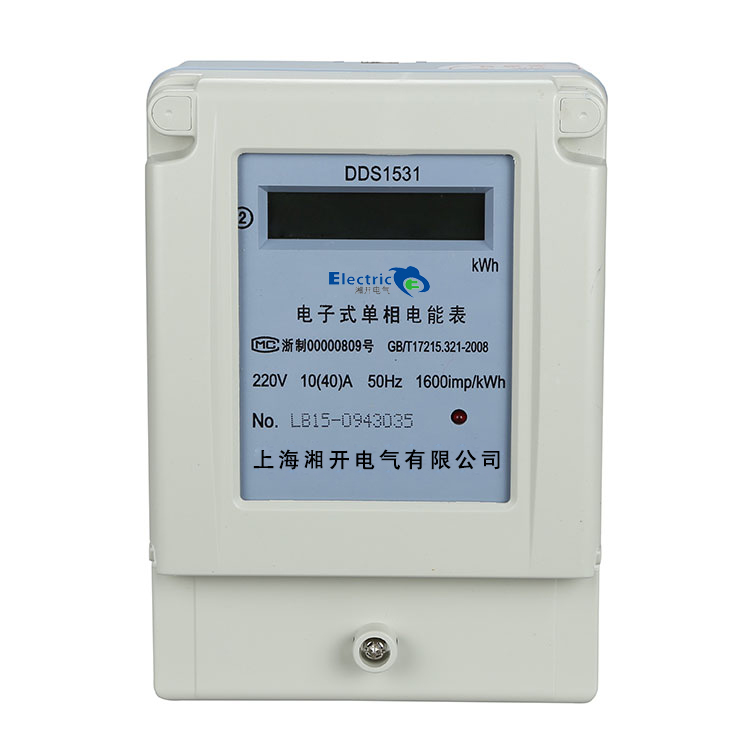

DDS1531单相电子式电能表
产品详情
DDS1531-10(40)A单相电子式电能表采用计量电能的专用超大规模集成电路和先进的SMT工艺设计，具有可靠性好、宽负荷、低功耗及抗干扰能力强等优点。一、单相电表功能及特点
1.有功电能计量,长期工作不须调校
2.采用专用大规模集成电路和SMT表面安装技术,工艺先进、结构简单。
3.电能表在1%Ib~1ma范围内均有良好的误差线性.
4.电表内所有元件均选用优质电子元器件,寿命长、可靠性高。
5.宽工作温度范围
二、单相电表技术参数
1.额定电压：220V
2基本电流:1.5（6）A,5（20）A,10（40）,15（60）A,20（80）A,30（100）A
3.额定频率:50Hz
4.准确度等级:1级、2级
5.起动电流:0.4%Ib（1级表）、0.5%Ib（2级表）
6.潜动:具有防潜动逻辑设计
7.功耗:2W/5VA（整机功耗）
8.环境条件:标准工作温度为-30℃~+50℃
极限工作温度为-40℃~+60℃
相对湿度为不大于85%
三、单相电表工作原理
用户消耗的电能通过分压器和分流器上的信号进行采样，送到放大器和乘法电路，乘积信号经积分和V/F变换，再经分频电路输出，驱动步进式计度器累加电量，并通过电能指示灯，显示电能消耗速率。
四、单相电表安装与使用
1.电能表在出厂前经检验合格,并加铅封,即可安装使用.
2.电能表可安装在室内或室外使用,安装表的底板应固定在坚固耐火的墙上,建议安装高度为1.8米左右,空气中无腐蚀性气体.
3.电能表应按照电能表接线盒子上的接线图进行接线,最好用铜接线头接入。
