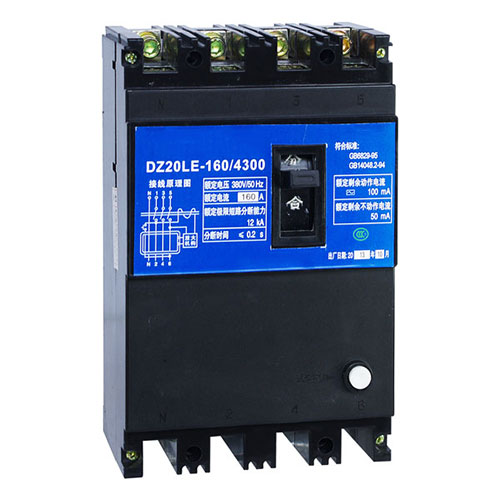

DZ20L漏电断路器

DZ20L漏电断路器

一、适用范围

DZ20L漏电断路器主要适用于交流50Hz，额定电压为380V，额定电流至630A的配电网络中，作为人身触电或设备漏电保护之用；也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和保护线路及电源设备的过载和短路，亦可以用来作为线路的不频繁转换之用。DZ20L系列漏电断路器派生产品有漏电报警不跳闸功能，可应用于不间断电源工作场所。
DZ20L漏电断路器符合GB 14048.2标准。

二、DZ20L漏电断路器型号及其规格

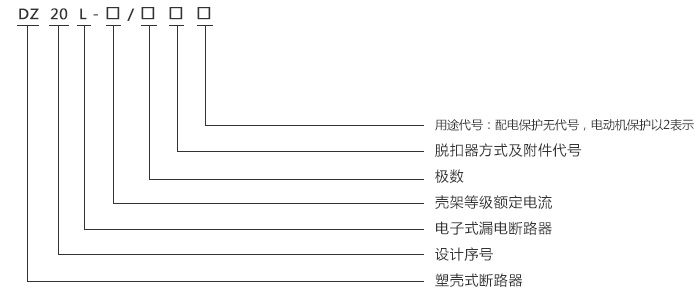

型号含义注：
用途代号：配电保护用无代号，电动机得护用以“2”表示。
脱扣器方式及附件代号(见表1)
极数：四极、三极四线

三、DZ20L漏电断路器附件代号

过电流脱扣器方式	附件名称
过电流脱扣器方式	不带附件	分励脱扣器	辅助触头	欠电压脱扣器	辅助触头分励脱扣器	辅助触头欠电压脱扣器
瞬时脱扣器	200	210	220	230	240	270
复式脱扣器	300	310	320	330	340	370

注：240.340.270.370只适用四极产品。

四、DZ20L漏电断路器正常工作条件和安装条件

◆ 周围空气温度
a.周围空气温度上限不超过+40℃；
b.周围空气温度24小时内的平均值不超过+35℃；
c.周围空气温度下限不低于-5℃；
注：如用户对漏电断路器使用温度有特殊要求，可与制造厂协商。
◆ 海拔：不超过2000米。
◆ 大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。
◆ 污染等级：III。
◆ 安装条件：
◇ 漏电断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源侧，下接线端子接负载侧，与垂直面倾斜度不超过5°，且不得安装在冲击振动及受雨雪侵袭的地方。
◇ 安装类别：III。
◇ 外磁场：漏电断路器安装场所附近的外磁场，在任何方向不应超过地磁场的5倍。

五、DZ20L漏电断路器主要参数及技术性能

1、CM1L塑壳断路器的基本参数

型号	壳架等级额定电流 (Inm)A	额定电压 (Un)V	额定频率 (Hz)	极数	额定电流 (In)A	额定剩余动作电流 (I△n)mA	额定剩余不动作电流 (I△no)mA	剩余电流动作时间(s)
DZ20L-160	160	380	50	3P+N 4P	50、63、 80、100、 125、160	50	25	一般型(见表3) 延时型(见表4)
						100	50
						200	100
DZ20L-250	250	380	50	3P+N 4P	100、125、 160、180、 200、225、250	50	25	一般型(见表3) 延时型(见表4)
						100	50
						200	100
						300	150
DZ20L-400	400	380	50	3P+N 4P	200、250、 315、350、400	100	50	一般型(见表3) 延时型(见表4)
						200	100
						300	150
						500	250
DZ20L-630	630	380	50	3P+N 4P	400、 500、630、	100	50	一般型(见表3) 延时型(见表4)
						200	100
						300	150
						500	250

注：可调型三档剩余动作电流由用户自由选择。

★ 一般型漏电断路器的分断时间

施加电流	I△n	2I△n	5I△n
分断时间(s)	≤0.2	≤0.1	≤0.04

★ 延时型漏电断路器的分断时间

规定延时时间	I△n	5I△n
0.2s	<0.4s	0.1 ~ 0.24s
0.4s	<0.6s	0.2 ~ 0.44s
0.8s	<1.0s	0.4~ 0.84s

★ 额定极限短路分断能力和额定剩余接通分能力

型号	额定极限短路分断能力(Icu)		额定剩余接通分断能力(I△m)		飞弧距离 (mm)
	AC380V		AC220V
	有效值kA	COSφ	有效值kA	COSφ
DZ20L-160	12	0.3	3	0.9	≤60
DZ20L-250	15	0.3	4	0.8	≤60
DZ20L-400	20	0.3	5	0.7	≤80
DZ20L-630	20	0.3	5	0.7	≤80

注：额定运行短路分断能力Ics=0.5Icu。

◆ 分励脱扣器：
◇ 额定控制电源电压：AC220V、380V，DC24V、110V、220V。
◆ 剩余电流动作特性：
◇ 在正常的工作条件下，漏电断路器的剩余动作电流小于或等于额定剩余动作电流，并大于额定
◆ 剩余不动作电流
◇ 漏电断路器用主电源作为辅助电源，其要求为漏电断路器在0.85~ 1.1Un之间正常运行。
◆ 过电流脱扣器的断开特性：
◇ 过电流脱扣器在短路情况下的断开特性(见表)；
◇ 过电流脱扣器在过载反时限下的断开特性
当周围空气温度为+40℃时，配电用漏电断路器在过电流脱扣器各极同时通电时，反时限断开动作特性
◆ 电气间隙和爬电距离：
漏电断路器的电气间隙不小于5.5mm；爬电距离不小于9mm。

Inm A	动作电流整定值	整定值的准确度
160、250、400、630	10In	±20%

试验电流名称	整定电流倍数	试验时间(h)			起始状态
		In≤63A	63A<In≤225A	225A<In
约定不脱扣电流	1.05	≥1	≥2	≥2	冷态开始
约定脱扣电流	1.30	<1	<2	<2	热态开始
返回特性电流	3.0	返回时间(s)			冷态开始
		5	8	12

★ 机械电气寿命(见表)

Inm A	每小时操作循环次数	操作循环次数		总次数
Inm A	每小时操作循环次数	通电	不通电	总次数
160、250	120	1000	7000	8000
400、630	60	1000	4000	5000

★ 手动操作机构安装尺寸见表。

型号	DZ20Y、J、G-100	DZ20Y、J、G-225	DZ20Y-400	DZ20J、G-400 DZ20Y、J-630
安装尺寸H	55	85	105	80
操作手柄相对于断路器中心X值	0	0	0	0

◆ 漏电断路器的内部附件(漏电断路器内部附件根据用户需要安装)
◇ 分励脱扣器
分励脱扣器的额定控制电源电压为：AC50Hz，220V，380V；DC24V，在70%～110%的额定控制电源电压下漏电断路器能可靠断开。
注：电压规格选用DC24V时，额定电流应≥4.5A。
◇ 欠电压脱扣器
当电压下降(甚至缓慢下降)到额定电压的70%和35%范围内，欠电压脱扣器应动作；在低于脱扣器额定电压的35%时，欠电压脱扣器应能防止漏电断路器闭合；在电源电压等于或大于85%时，欠电压脱扣器应能保证漏电断路器可靠闭合。
欠电压脱扣器的额定值为：AC50Hz，220V、380V。
提醒：装有欠压脱扣器的漏电断路器，只有对欠压脱扣器通以额定电压的情况下，漏电断路器才能进行合闸操作，否则将有可能损坏漏电断路器！
◇ 辅助触头
漏电断路器的辅助触头额定值

壳架等级额定电流 lnm (A)	约定发热电流 lth (A)	AC 380V时的额定电流 le (A)	AC 220V时的额定电流 le (A)
≤225	3	0.26	0.14
≥400	6	3	0.2

六、DZ20L系列漏电断路器其它信息

◆ 分类
◇ 按极数分：
a.四极漏电断路器；
b.三极四线漏电断路器。
◇ 按剩余电流分断时间分：
a.一般型；
b.延时型。
◇ 按剩余动作电流分：
a.剩余动作电流不可调型；
b.剩余动作电流可调型(三档)。
◆ 结构及工作原理
◇ 结构：
DZ20L漏电断路器系电流动作型电子式漏电保护断路器。主要部件有：主开关、零序电流互感器、电子放大部件、漏电脱扣器、试验装置。全部零部件均装在一个塑料外壳中。
◇ 工作原理：
当被保护线路或电源设备出现过载或短路时，主开关中的复式脱扣器完成延时或瞬时脱扣动作，从而切断电源起到过载或短路保护作用。当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器动作，从而切断电源，起动漏电和触电保护作用。

七、外形和安装尺寸

产品型号	极数	外形尺寸（mm）															安装尺寸（mm）
产品型号	极数	A	B	C	D	H1	H2	H3	H4	L	L1	L2	L4	W1	W2	W3	a	b	φd
DZ20L-160	3P+N 4P	143±2.0	225±2.3	104.5±1.75	88.5±1.75	2.5	3.5	41	24	267	-	38	112	35	32	14.5	70±0.37	204±0.75	-
DZ20L-250	3P+N 4P	144±2.0	276±2.6	141±2.0	110±1.75	6	3.5	22	22	330	-	47	112	35	34	17.5	70±0.37	204±0.75	-
DZ20L-400	3P+N 4P	206±2.3	360±2.85	149±2.0	117±1.75	4.5	3.5	39	39	472	442	37.5	110	51	52	30	102±0.435	324±0.70	-
DZ20L-630	3P+N 4P	280±2.6	360±2.85	149±2.0	116±1.75	4.5	3.5	41	41	460	430	46.5	55	70	59	35	140±0.435	324±0.70	-

八、订货须知

订货时要标明下列各点：
产品型号和名称：如DZ20L塑壳断路器-400/3300
瞬时脱扣额定电流：如 630A。
断路器的附件名称、规格、组合代号，采用欠电压脱扣器和分励脱扣器时，应注明工作电压（或控制电源电压）的电压值；
极数：3P+N
订货数量：如380只。
订货举例：DZ20L-400/3300，4P，AC380V，400A，350只。
