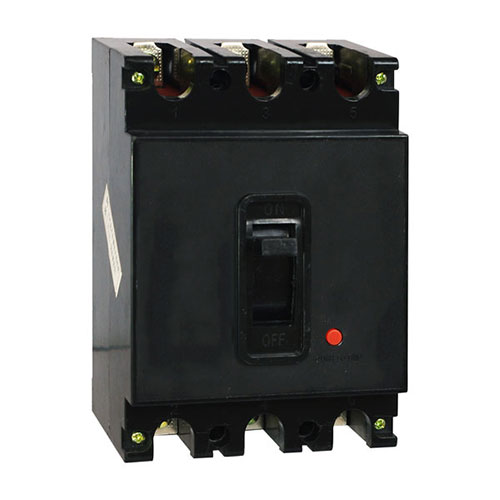

DZ10塑壳断路器
DZ10塑壳断路器 |
一、适用范围
DZ10塑料外壳式断路器（简称DZ10塑壳断路器），主要适用于不频繁操作地交流50Hz，额定工作电压至380V，额定电流至600A的配电网络的电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。
DZ10塑壳断路器派生的透明外壳式断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。
本产品符合GB14048.2标准要求。
DZ10塑壳断路器派生的透明外壳式断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。
本产品符合GB14048.2标准要求。

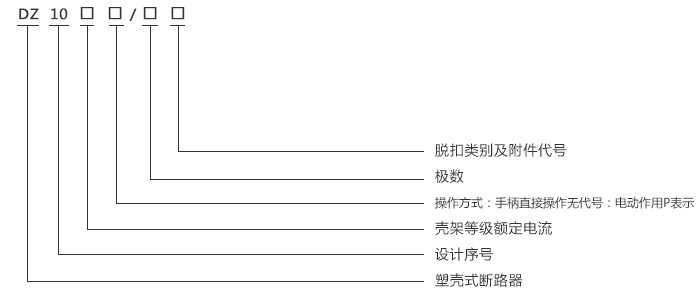

二、型号及其规格
三、正常工作条件和安装条件
■ 周围空气温度上限为正四十摄氏度，下限负五摄氏度，二十四小时平均值不超过正三十五摄氏度。
■ 海拔：安装地点的海拔不超过2000m。
■ 污染等级：III级。
■ 与垂直面的倾斜度不超过5度。
■ 安装环境条件：
□ 无显著摇动和冲击震动的地方。
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；
□ 在没有雨雪侵袭的地方。
□ 大气相对湿度在周围空气温度为正四十摄氏度时不超过百分之五十；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为百分之九十，同时该月的平均最低温度为正二十五摄氏度，并考虑到因温度变化发生在产品表面上的凝露。
■ 海拔：安装地点的海拔不超过2000m。
■ 污染等级：III级。
■ 与垂直面的倾斜度不超过5度。
■ 安装环境条件：
□ 无显著摇动和冲击震动的地方。
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；
□ 在没有雨雪侵袭的地方。
□ 大气相对湿度在周围空气温度为正四十摄氏度时不超过百分之五十；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为百分之九十，同时该月的平均最低温度为正二十五摄氏度，并考虑到因温度变化发生在产品表面上的凝露。
五、主要参数及技术性能
◆ 过电流脱扣器在过载情况下（反时限动作）断开：
◆ 断路器在周围空气温度为正四十摄氏度时，各极同时通电的反时限断开特征。（见下表）
◆ 过电流脱扣器在短路情况下断开。
◆ 断路器在规定整定电流值下应瞬时动作。
◆ 断路器的基本参数。（见下表）
◆ 断路器在周围空气温度为正四十摄氏度时，各极同时通电的反时限断开特征。（见下表）
◆ 过电流脱扣器在短路情况下断开。
◆ 断路器在规定整定电流值下应瞬时动作。
◆ 断路器的基本参数。（见下表）
| 试验电流名称 | 起始状态 | l/ln | 约定时间 | |||
| lnm=100（A） | lnm（A） | |||||
| ln≤63 | 63＜ln≤100 | 250 | 600 | |||
| 约定不脱扣电流 | 冷 | 1.05 | 1h | 2h | 2h | 2h |
| 约定脱扣电流 | 热 | 1.30 | 1h | 2h | 2h | 2h |
| 可返回电流 | 冷 | 3.0 | 5s | 8s | 8s | 12s |
| 型号 | 瞬时动作电流整定值 | 整定允许误差 |
| DZ10-100 | 10ln | ±20% |
| DZ10-225 | 10ln | ±20% |
| DZ10-600 | 10ln | ±20% |
| 型号 | 壳架等级额定电流lnm（A） | 额定绝缘电压Ui（V） | 额定工作电压Ue（V） | 额定频率（Hz） | 额定极限断路器分断能力lcu（kA） | 额定电流ln（A） | |
| AC | |||||||
| 380V | COSφ | ||||||
| DZ10-100 | 100 | 380 | AC380 | 50 | 15 | 0.3 | 15、20、25、30、40、50、60、80、100 |
| DZ10-225 | 250 | 380 | AC380 | 50 | 20 | 0.25 | 100、120、140、150、170、200、250 |
| DZ10-600 | 600 | 380 | AC380 | 50 | 30 | 0.25 | 200、250、300、350、400、500、600 |
五、其它
■ 操作机构
□ 电动操作机构闭合
□ 断路器用电动机构操作时，在额定控制电源电压85%~110%之间的任一电压下，应能保证断路器可靠闭合。
a.在110%额定控制电源电压下，进行空载闭合操作，应不至于使断路器发生任何损坏；
b.在85%额定控制电源电压下，断路器在允许的动作时间内，通过相应与额定机械短路分断能力的电流时应能可靠闭合。
□ 断开：
a.用分励脱扣器断开：当脱扣器操作其间的控制电压在70%和110%之间，则在断路器的所有操作条件下，应导致分励脱扣器脱扣。
b.用欠压脱扣器断开：当额定工作电压下降到额定值70%和35%之间，欠压脱扣器应动作；欠压脱扣器在电源电压低于脱扣器额定工作电压的35%时，欠压脱扣器应能防止断路器闭合；电源电压等于或大于脱扣器额定工作电压的85%时，应能保证断路器闭合。
c.辅助触头与SCPD的协调配合：断路器的辅助触头推荐选用RL6-25/6，与其串联进行保护，在1.1倍额定工作电压，功率因素为0.5-0.7之间的试验电路里能够承受熔断时间内通过的与其短路电流值1000A（交流有效值）的考核。
■ 安装
□ 安装前核对铭牌上的参数与实际需要是否相符，再用螺钉（或螺栓）将断路器垂直固定在安装板上。
□ 主电路接线：
a.板前接线：用对应截面铜导线，剥去适量长度的绝缘外层，插入线箍的孔内，将线箍的外包层压紧，包牢导线，然后将线箍的连接孔与断路器接线端用螺钉紧固；
对于铜排，先把接线板在断路器上固定，再与铜排固定。
b.板后接线：按图1所示固定接线板，再与相应的导线固定。
■ 辅助电路接线：
辅助电路按断路器相应铭牌所示接线。
■ 插入隔板
■ 检查：
断路器在工作前，对照安装要求进行检查，其固定连接部分应可靠；反复操作断路器几次，其操作机构应灵活，可靠。
■ 使用与维护：
□ 周期性检查，在传动部位加润滑油；
□ 周期性检查，清除外壳表层尘埃； 保持良好绝缘；
□ 周期性检查，清除灭弧室内壁和栅片上的金属颗粒和黑烟灰，保持良好灭弧效果。如灭弧室损坏，断路器则不能继续使用；
□ 长期使用后，可清除触头表面的毛刺和金属颗粒，保持良好电接触；以上4项的维护，
需具有一定专业技能的人员才可进行，其他非熟练人员不得实施。
□ 在选用断路器时， 断路器上的技术参数应与实际的要求相符；
□ 断路器各种特性与附件由制造厂整定， 使用中不可任意调节；
□ 断路器在过载或短路保护后， 应先排除故障，再进行合闸操作；
□ 断路器在使用或贮存、运输过程中， 不得受雨水侵袭和跌落；
□ 电动操作机构闭合
□ 断路器用电动机构操作时，在额定控制电源电压85%~110%之间的任一电压下，应能保证断路器可靠闭合。
a.在110%额定控制电源电压下，进行空载闭合操作，应不至于使断路器发生任何损坏；
b.在85%额定控制电源电压下，断路器在允许的动作时间内，通过相应与额定机械短路分断能力的电流时应能可靠闭合。
□ 断开：
a.用分励脱扣器断开：当脱扣器操作其间的控制电压在70%和110%之间，则在断路器的所有操作条件下，应导致分励脱扣器脱扣。
b.用欠压脱扣器断开：当额定工作电压下降到额定值70%和35%之间，欠压脱扣器应动作；欠压脱扣器在电源电压低于脱扣器额定工作电压的35%时，欠压脱扣器应能防止断路器闭合；电源电压等于或大于脱扣器额定工作电压的85%时，应能保证断路器闭合。
c.辅助触头与SCPD的协调配合：断路器的辅助触头推荐选用RL6-25/6，与其串联进行保护，在1.1倍额定工作电压，功率因素为0.5-0.7之间的试验电路里能够承受熔断时间内通过的与其短路电流值1000A（交流有效值）的考核。
■ 安装
□ 安装前核对铭牌上的参数与实际需要是否相符，再用螺钉（或螺栓）将断路器垂直固定在安装板上。
□ 主电路接线：
a.板前接线：用对应截面铜导线，剥去适量长度的绝缘外层，插入线箍的孔内，将线箍的外包层压紧，包牢导线，然后将线箍的连接孔与断路器接线端用螺钉紧固；
对于铜排，先把接线板在断路器上固定，再与铜排固定。
b.板后接线：按图1所示固定接线板，再与相应的导线固定。
■ 辅助电路接线：
辅助电路按断路器相应铭牌所示接线。
■ 插入隔板
■ 检查：
断路器在工作前，对照安装要求进行检查，其固定连接部分应可靠；反复操作断路器几次，其操作机构应灵活，可靠。
■ 使用与维护：
□ 周期性检查，在传动部位加润滑油；
□ 周期性检查，清除外壳表层尘埃； 保持良好绝缘；
□ 周期性检查，清除灭弧室内壁和栅片上的金属颗粒和黑烟灰，保持良好灭弧效果。如灭弧室损坏，断路器则不能继续使用；
□ 长期使用后，可清除触头表面的毛刺和金属颗粒，保持良好电接触；以上4项的维护，
需具有一定专业技能的人员才可进行，其他非熟练人员不得实施。
□ 在选用断路器时， 断路器上的技术参数应与实际的要求相符；
□ 断路器各种特性与附件由制造厂整定， 使用中不可任意调节；
□ 断路器在过载或短路保护后， 应先排除故障，再进行合闸操作；
□ 断路器在使用或贮存、运输过程中， 不得受雨水侵袭和跌落；

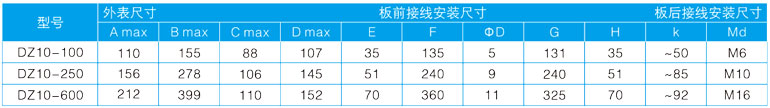

六、外形和安装尺寸
八、订货须知
订货时要标明下列各点：
产品型号和名称：如DZ10塑壳断路器
瞬时脱扣额定电流：如320A。
极数：4P
订货数量：如230只。
订货举例：DZ10塑壳断路器，4P，250A，630只。
