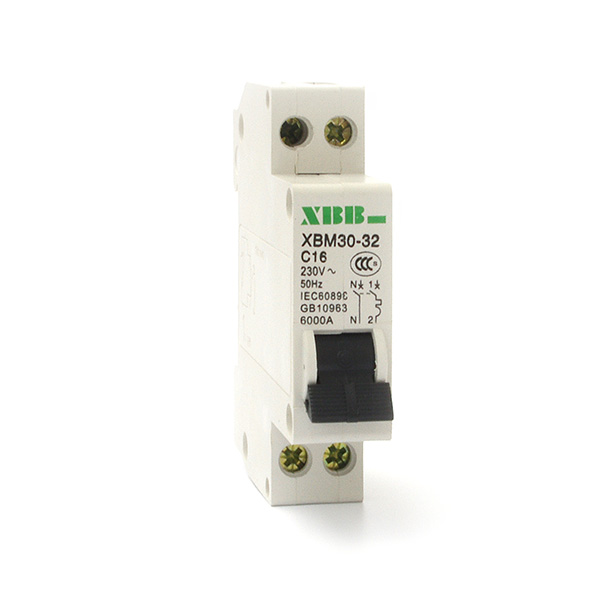

XBM30(DPN)-32
XBM30(DPN)-32 |
一、适用范围
DZ30-32(DPN)小型断路器“相线+中性线”断路器适用于50Hz或60Hz，额定电压在230V的单相住宅线路中，对电器线路的过载和短路进行保护，该产品分断能力高、体积小、宽度为18mm。零、火线同时切断，杜绝了火线、零线接反或零线对地位造成的人身及火宅危险，是目前民用住宅领域中最理想的配电保护开关。本产品符合IEC60898和GB10963.1等标准的要求。二、型号及其规格
三、结构特征

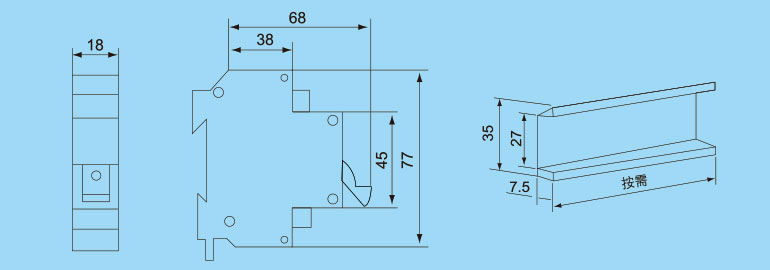

DZ30系列DPN断路器分断能力高、体积小、结构尺寸紧凑，在两极一个模数（18mm）宽度内，具有两个极（P+N），相线、N线同时切断，且N极具先接通后断开的优点，杜绝了相线、N线接反或N线对地电压造成人身危险。采用导线接线方式，最大可接10nm²的圆铜导线。
采用TH35-7.5型标准钢安装导轨进行安装。
四、结构特点
DZ30断路器体积小，结构紧凑，18mm宽度内拥有1P+N两极，是DZ47两极产品的一半宽度。价格比优于同类产品。DZ30断路器壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
DZ30产品直接带零线安装，避免零线接线错误潜在触电危险。
DZ30小型断路器采用导轨安装，方便省时。
五、主要参数及技术性能
分类：按额定电流ln分：6A、10A、16A、20A、25A、32A。
按极数为带一个保护极的二极断路器（1P+N）。
瞬时脱扣器的型式为C型（5ln~10ln）。
主要技术参数及指标：
运行短路能力：4500A。
机械电气寿命：大于4000次。
| 壳架等级额定电流lnm（A） | 额定电流ln（A） | 极数（P） | 额定电压Ue（V） | 额定短路分断能力lcn（A） |
| 32 | 6、10、16、20、25、32 | 1P+N | 230 | 4500 |
| 试验 | 脱扣器额定电流ln | 试验电流 | 起始状态 | 脱扣或不脱扣时间极限 | 预期结果 | 试验环境温度 | 备注 |
| a | ≤32A | 1.13ln | 冷态 | t≥1h | 不脱扣 | 30℃~35℃ | |
| b | 1.45ln | 紧接着a项 | t＜1h | 脱扣 | 电流在5s内稳定 地上升至规定值 | ||
| c | 2.55ln | 冷态 | 1s＜t＜60s | 脱扣 | |||
| d | 5ln | 冷态 | t≥0.1s | 不脱扣 | 通过闭合辅助 开关接通电流 | ||
| e | 10ln | 冷态 | t＜0.1s | 脱扣 |
七、1P小型断路器和DZ30断路器的区别：
1P小型断路器就是火线进断路器，零线不进，DPN是火线和零线都进断路器，可以同时切断火线和零线，用户来说安全性更高，检查也方便。2P小型断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。
八、订货须知
订货时要标明下列各点：产品型号和名称：如DZ30-32小型断路器/DZ30断路器。
瞬时脱扣额定电流：如32A。
订货数量：如100只。
订货举例：DZ30-32小型断路器，20A，1800只。
