XBM7-63 3P 小型断路器
一、适用范围
XBM7-63高分断新型小型断路器经过旭变电气多位技术人员长时间的摸索，结合现在电网及电力设备的要求，研发制造的新型断路器，该产品具有过载和断路双重保护特性，灭弧结构与DZ47型断路器不同，该新型断路器具有结构先进、引弧快、燃弧短、性能可靠、分断能力高、外形小巧等特点，壳体和三部件采用耐冲击、高阻燃材料构成。适用于交流50Hz或60Hz，额定电压在230V/400V以下，额定电流为63A以下电力线路设施的场所。主要用于办公楼，住宅和类似的建筑物的照明、配电线路及设备的过载、短路保护、也可在正常情况下，作为线路不频繁的转换之用，该产品符合IE60898和GB10963.1等标准的要求。二、型号及其规格
三、正常工作条件
周围空气温度上限不超过正四十摄氏度；下限一般不超过负五摄氏度。在高于正四十摄氏度或低于负五摄氏度的条件下使用应与旭变电气技术部联系。安装地点的海拔一般不超过两千米高。
空气是清洁的，并且在最高温度正四十摄氏度时，空气的相对湿度不得超过百分之五十。
在较低温度下课允许较大的相对湿度，例如在正二十摄氏度时，相对湿度可达到百分之九十。
应该注意，由于温度变化，可能偶尔产生适度的凝露，此时应采取适当的措施（例如排水孔）。
断路器垂直安装，与垂直面的倾斜度不超过百分之五。
无显著摇动和冲击震动的地方。
若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选0.7~0.8，对于金属防护外壳可采用高值，对全塑防护外壳，则可采用低值！
四、结构特征
XBM7系列小型断路器内的零部件由塑料外壳定位。外壳采用阻燃型、耐电弧高强度新型塑料制成，耐冲击强度和阻燃性能良好。触头系统采用电动斥力结构，限流效果显著，大大提高了断路器的分段能力。脱扣器采用螺管式电磁脱扣，整定电流准确稳定。多极产品由单极拼装而成。XBM7系列新型小型断路器适用于未受过专业训练的人员使用，无需进行维修。过电流脱扣器的保护特性出厂前已经整定，用户使用中不可能调整，以免影响性能。
XBM7系列新型断路器可内置各种附件，如分励脱扣器、过欠压保护装置、可改装直流断路器等。
采用导线接线方式，最大可接25mm²圆铜导线。采用TH35-7.5型标准钢安装导轨进行安装。
五、结构说明
XBM7新型小型断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。六、主要参数及技术性能
主要规格：按额定电流ln分：6A、10A、16A、20A、25A、32A、40A、50A、63A。
按极数分（POLE）：1P.单极； 2P.二极； 3P.三极； 4P.四极。
按断路器瞬时脱扣器的形式分：a.B型（3ln~6ln）；b.C型（5ln~10ln）； c.D型（10ln~20ln）。
机械电气寿命：a.电气寿命：不低于4000次； b.机械寿命：不低于10000次。
| 壳架等级额定电流lnm（A） | 额定电流ln（A） | 极数（P） | 额定电压Ue（V） | 额定短路分断能力lcn（A） |
| 63 | 6、10、16、20、25、32、40 | 1、2 | 230 | 6000 |
| 2、3、4 | 400 | |||
| 50、63 | 1、2 | 230 | 4500 | |
| 2、3、4 | 400 |
| 试验 | 型式 | 试验电流 | 起始状态 | 脱扣或不脱扣时间极限 | 预期结果 |
| a | B、C、D | 1.13ln | 冷态 | t≤1h | 不脱扣 |
| b | B、C、D | 1.45ln | 紧接着a项 | t＜1h | 脱扣 |
| c | B、C、D | 2.55ln | 冷态 | 1s＜t＜60s（ln≤32A） 1s＜t＜120s（ln＞32A） | 脱扣 |
| d | B | 3ln | 冷态 | t≤0.1s | 不脱扣 |
| C | 5ln | ||||
| D | 10ln | ||||
| e | B | 5ln | 冷态 | t＜0.1s | 脱扣 |
| C | 10ln | ||||
| D | 20ln |

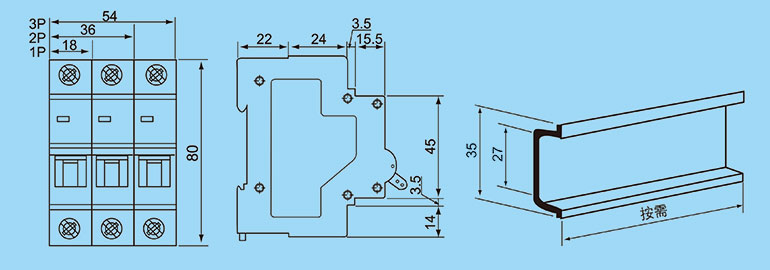

七、外形和安装尺寸
八、选购安装
现代家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。插座回路须安装漏电保护装置，防止家用电器漏电造成人身电击事故。1、住户配电箱总开关一般选择双极32-63A小型断路器或隔离开关。
2、照明回路一般16-32A小型断路器。
3、插座回路一般选择10-16A的漏电保护断路器。
4、空调回路一般选择16-25A小型断路器。
5、采用双极或1P+N(火线+零线)双线断路器，当线路出现短路或漏电故障时，立即切断电源的火线和零线，确保人身安全及用电设备的安全。以上选择仅供参考，每户的实际用电器功率不一样，具体选择要按电工设计为准。
九、订货须知
订货时要标明下列各点：
产品型号和名称：如XBM7-63新型断路器/XBM7小型断路器。
瞬时脱扣额定电流：如25A。
断路器极数：如2P。
订货数量：如50只。
订货举例：XBM7-63小型断路器，2P，50A，500只。
