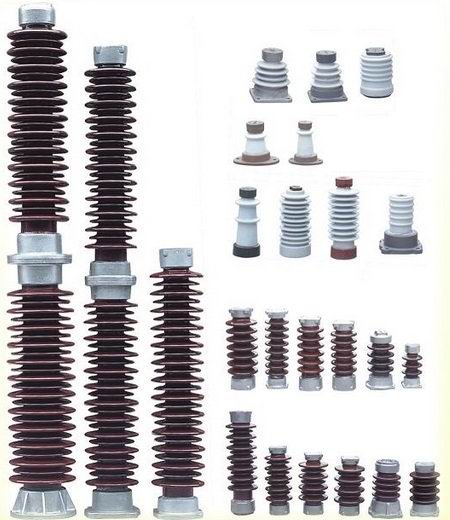

防污型支柱绝缘子
号 | 图 号 | 额 定 电 压 kV | 机械破坏 负荷 不小于 | 总高H mm | 最小 公称 爬电 距离 L mm | 污 秽 等 级 | 绝缘 件最 大公 称直 径D mm | 上附件安装尺寸 | 下附件安装尺寸 |
| |||||
孔中 心圆 直径 a1 mm | 孔径 d1 mm | 孔 数 个 | 孔中 心圆 直径 a2 mm | 孔径 d2 mm | 孔数 个 |
| |||||||||
弯 曲 kN | 扭转 kN·m |
| |||||||||||||
ZSW7-40.5/4L-2 | 1 | 35 | 4.0 | 1.2 | 445±1 | 875 | Ⅱ | 205 | 76 | M12 | 4 | 76 | M12 | 4 |
|
ZSW7-40.5/8L-2 | 1 | 35 | 8.0 | 2.0 | 445±1 | 875 | Ⅱ | 205 | 76 | M12 | 4 | 76 | M12 | 4 |
|
ZSW8-40.5/4L-3 | 1 | 35 | 4.0 | 1.2 | 475±1 | 1015 | Ⅲ | 210 | 76 | M12 | 4 | 76 | M12 | 4 |
|
ZSW8-40.5/8L-3 | 1 | 35 | 8.0 | 2.0 | 475±1 | 1015 | Ⅲ | 210 | 76 | M12 | 4 | 76 | M12 | 4 |
|
ZSW9-40.5/4L-4 | 1 | 35 | 4.0 | 1.8 | 560±1 | 1260 | Ⅳ | 215 | 127 | M16 | 4 | 127 | M16 | 4 |
|
ZSW7-72.5/4L-3 | 1 | 63 | 4.0 | 2.0 | 770±1 | 1820 | Ⅲ | 225 | 127 | M16 | 4 | 127 | M16 | 4 |
|
ZSW7-72.5/8L-3 | 1 | 63 | 8.0 | 3.0 | 770±1 | 1820 | Ⅲ | 260 | 127 | M16 | 4 | 127 | M16 | 4 |
|
ZSW8-72.5/4L-4 | 1 | 63 | 4.0 | 2.0 | 890±1 | 2250 | Ⅳ | 260 | 127 | M16 | 4 | 127 | M16 | 4 |
|
ZSW7-126/4L-3 | 1 | 110 | 4.0 | 3.0 | 1220±1 | 3150 | Ⅲ | 300 | 127 | M16 | 4 | 127 | M16 | 4 |
|
ZSW7-126/8-3 | 2 | 110 | 8.0 | 4.0 | 1220±1 | 3150 | Ⅲ | 300 | 127 | M16 | 4 | 200 | 18 | 4 |
|
ZSW7-126/12.5-3 | 2 | 110 | 12.5 | 6.0 | 1220±1 | 3150 | Ⅲ | 350 | 127 | M16 | 4 | 254 | 18 | 8 |
|
ZSW8-126/4-4 | 2 | 110 | 4.0 | 3.0 | 1500±2.5 | 3910 | Ⅳ | 350 | 127 | M16 | 4 | 200 | 18 | 4 |
|
ZSW8-126/8-4 | 2 | 110 | 8.0 | 4.0 | 1500±2.5 | 3910 | Ⅳ | 350 | 127 | M16 | 4 | 225 | 18 | 4 |
|
ZSW7-252/4-2 | 3 | 220 | 4.0 | 3.0 | 2300±3.5 | 5650 | Ⅱ | 450 | 127 | M16 | 4 | 200 | 18 | 4 |
|
ZSW7-252/8-2 | 3 | 220 | 8.0 | 4.0 | 2300±3.5 | 5650 | Ⅱ | 450 | 127 | M16 | 4 | 254 | 18 | 8 |
|
ZSW7-252/8K-2 | 4 | 220 | 8.0 | 4.0 | 2300±3.5 | 5650 | Ⅱ | 450 | 225 | 18 | 4 | 254 | 18 | 8 |
|
ZSW7-252/12.5K-2 | 4 | 220 | 12.5 | 6.0 | 2300±3.5 | 5650 | Ⅱ | 450 | 225 | 18 | 4 | 275 | 18 | 8 |
|
ZSW7-252/16K-2 | 4 | 220 | 16.0 | 6.0 | 2300±3.5 | 5650 | Ⅱ | 450 | 225 | 18 | 4 | 300 | 18 | 8 |
|
ZSW8-252/8-3 | 3 | 220 | 8.0 | 4.0 | 2300±3.5 | 6300 | Ⅲ | 450 | 127 | M16 | 4 | 254 | 18 | 8 |
|
ZSW8-252/10K-3 | 4 | 220 | 10.0 | 4.0 | 2300±3.5 | 6300 | Ⅲ | 450 | 225 | 18 | 4 | 275 | 18 | 8 |
|
ZSW8-252/12.5K-3 | 4 | 252 | 12.5 | 6.0 | 2300±3.5 | 6300 | Ⅲ | 450 | 225 | 18 | 4 | 275 | 18 | 8 |
|
ZSW9-252/4-3 | 3 | 252 | 4.0 | 3.0 | 2650±4 | 6500 | Ⅲ | 450 | 127 | M16 | 4 | 225 | 18 | 4 |
|
ZSW9-252/8-3 | 3 | 252 | 8.0 | 4.0 | 2650±4 | 6500 | Ⅲ | 450 | 127 | M16 | 4 | 254 | 18 | 8 |
|
ZSW7-363/4-2 | 3 | 363 | 4.0 | 3.0 | 2900±4 | 7810 | Ⅱ | 450 | 127 | M16 | 4 | 225 | 18 | 4 |
|
ZSW7-363/8K-2 | 4 | 363 | 8.0 | 4.0 | 2900±4 | 7810 | Ⅱ | 450 | 225 | 18 | 4 | 275 | 18 | 8 |
|
ZSW7-363/10K-2 | 4 | 363 | 10.0 | 4.0 | 2900±4 | 7810 | Ⅱ | 450 | 225 | 18 | 4 | 275 | 18 | 8 |
|
ZSW8-363/8K-2 | 5 | 363 | 8.0 | 4.0 | 3350±4.5 | 8500 | Ⅱ | 450 | 225 | 18 | 4 | 275 | 18 | 8 |
|
ZSW8-363/10K-2 | 5 | 363 | 10.0 | 4.0 | 3350±4.5 | 8500 | Ⅱ | 450 | 225 | 18 | 4 | 300 | 18 | 8 |
|
ZSW9-363/8K-3 | 5 | 363 | 8.0 | 4.0 | 3650±5.0 | 9400 | Ⅲ | 450 | 225 | 18 | 4 | 300 | 18 | 8 |
|
