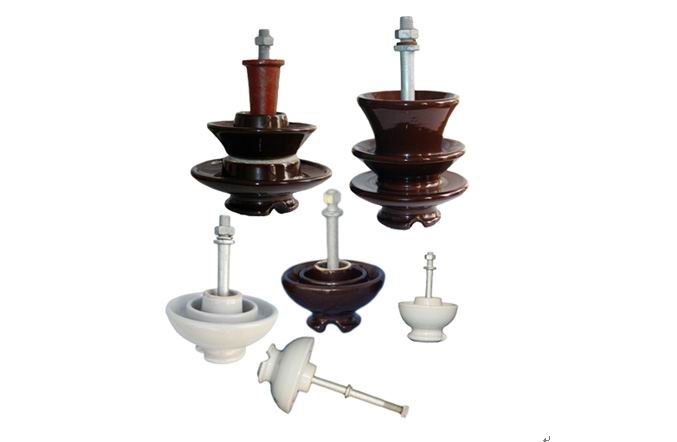

针式绝缘子

针式绝缘子

针式、柱式、蝶式、瓷绝缘子

产品型号	额定电压KV	主要尺寸					公称爬电距离mm	弯曲破坏负荷KN	工频电压KV		50%全波冲击闪络电压KV
		H	D	H1	H2	D1			湿闪络	击穿
P-6T	6	90	125	60	30	M16	150	-	28	65	70
P-6M	6	90	125	140	140	M16	150	-	28	65	70
P-10T	10	105	145	151	35	M16	195	13.7	32	95	80
P-10M	10	150	145	151	140	M16	195	13.7	32	95	80
P-15T	15	120	190	160	40	M20	280	13.7	45	98	118
P-15M	15	120	190	160	140	M20	280	13.7	45	98	118
P-20T	20	165	228	245	45	M20	370	13.2	57	111	140
P-20M	20	165	228	245	180	M20	370	13.2	57	111	140
P-35T	35	200	280	285	45	M20	560	13.2	80	156	175
P-35M	35	200	280	285	210	M20	560	13.2	80	156	175

产品型号	额定电压KV	主要尺寸					公称爬电距离mm	弯曲破坏负荷KN		工频电压KV		50%全波冲击闪络电压KV
		H	D	H1	H2	D1		耐受	破坏	湿闪络	击穿
PQ1-10T16	10	133	140	183	40	M16	255	2.0	10.6	40	130	90
PQ1-10T20	10	133	140	183	40	M20	255	2.0	10.6	40	130	90
PQ-20T	20	185	175	210	40	M20	340	3.0	13.3	45	145	105
PQ3-20	20	200	205	285	45	M20	450	3.5	13.3	闪70	145	185
PQ2-10T	10	165	228	209	40	M20	450	3.0	13.3	50	145	110
PQ2-10BT	10	165	228	209	40	M20	450	3.0	13.3	50	145	110
