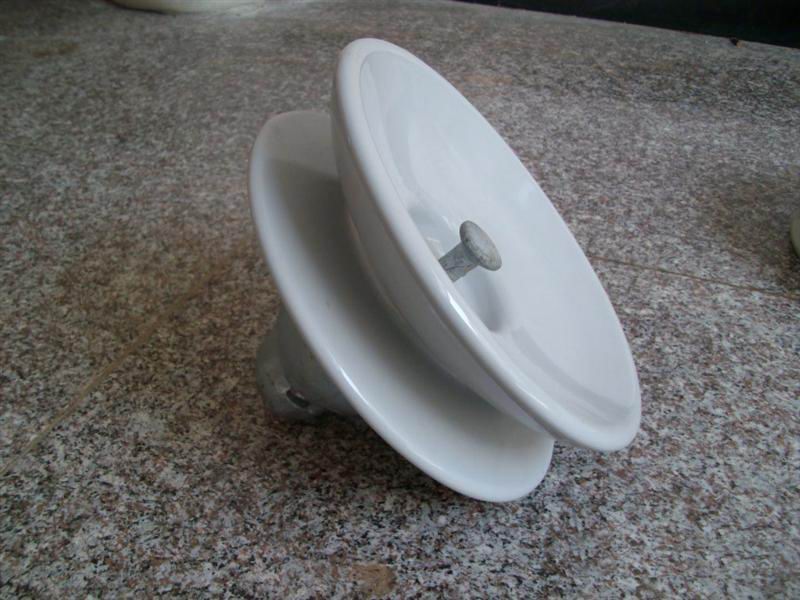

XWP系列悬式瓷绝缘子

XWP系列悬式瓷绝缘子技术参数：

产品型号	机构高度（H）mm	公称盘径（D）mm	公称爬电距离mm	额定机电破坏负荷KN	例行拉伸负荷KN	链接标记	工频耐受电压KV		雷电冲击干耐受电压KV	工频击穿电压KV	100支重量Kg
产品型号	机构高度（H）mm	公称盘径（D）mm	公称爬电距离mm	额定机电破坏负荷KN	例行拉伸负荷KN	链接标记	湿	干	雷电冲击干耐受电压KV	工频击穿电压KV	100支重量Kg
XWP1-70	160	255	400	70	35	16	42	80	120	120	592
XWP2-70	146	255	400	70	35	16	42	80	120	120	590
XWP2-70C	146	255	400	70	35	16C	42	80	120	120	600
XWP3-70	160	280	450	70	35	16	42	80	120	120	700
XWP4-70	146	300/255	400	70	35	16	42	80	120	120	650
XWP6-70	146	255	450	70	35	16	42	80	120	120	590
XWP7-70	146	255	450	70	35	16A	42	80	120	120	680
XWP8-70	146	280	450	70	35	16	45	80	120	120	700
XWP1-100	160	255	400	100	50	16	42	80	120	120	730
XWP2-100	160	280	450	100	50	16A/16B	45	80	120	120	840
XWP3-100	146	280	450	100	50	16A	45	80	120	120	810
XWP2-120	160	280	450	120	60	16A/16B	45	80	120	120	840
XWP3-120	146	280	450	120	60	16A	45	80	120	120	810
XWP-160	155	300	400	160	80	20	45	80	130	120	880
XWP1-160	160	280	400	160	80	20	45	80	130	120	880
XWP2-160	155	300	450	160	80	20	45	80	130	120	940
XWP3-160	155	280	450	160	80	20	45	80	130	120	820
XWP4-160	170	330	545	160	80	20	50	90	130	130	1450
XWP5-160	155	300	450	160	80	20	45	80	130	120	924
XWP6-160	170	330	450	160	80	20	45	80	130	120	940
XWP7-160	170	340	525	160	80	20	50	90	135	130	1200
XWP-210	170	300	450	210	105	20/24	45	80	130	130	1150
XWP3-210	170	350	525	210	105	20	50	90	135	130	1350
XWP4-210	170	350	545	210	105	20	50	90	130	130	1450
XWP-240	170	350	525	240	120	20/24	50	90	135	130	1400
XWP4-240	170	360	545	240	120	24	50	90	130	130	1500
XWP-300	195	330	480	300	150	24	47	85	130	130	1480

技术标准：
    GB/T 1001.1-2003 《标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》
  GB/T 4056-2008 《绝缘子串元件的球窝连接尺寸》
    GB/T 7253-1987 《盘形悬式绝缘子串元件尺寸与特性》
    JB 9681-1999 《高压线路耐污盘形悬式瓷绝缘子》
    GB/T 7253-2005 《标称电压高于1000V的架空线路绝缘子交流系统用瓷或玻璃绝缘子元件——盘形悬式绝缘子元件的特性》
    型号说明：
    GB/T 7253-1987和JB 9681-1999标准规定（老型号）：
        XP——普通型盘形悬式瓷绝缘子；
        XWP——耐污盘形悬式瓷绝缘子；
        XHP——钟罩伞耐污盘形悬式瓷绝缘子；
        XMP——草帽型耐污盘形悬式瓷绝缘子；
        数字1，2，3…为设计顺序号；
        “—”后数字为额定机电破坏负荷值，kN；
        kN值后面的C为槽型连接结构，T为球窝帽-扁脚连接结构，球窝连接结构不表示。
    GB/T 7253-2005标准规定（新型号）：
        U——悬式绝缘子；
        U后数字表示规定的机电或机械破坏负荷值，kN；
        B或C表示球窝或槽形连接；
        S或L表示短或长结构高度，M表示中长，EL表示超长；
        P表示大爬距。
    注：在国家电网公司招标文件中绝缘子代号的命名方法如下：
      例：1. U70B/146：     U—悬式、70kN， B—球窝型连接，普通型，   146—结构高度；
　　      2. U100BP/155D：   U—悬式、100kN，B—球窝型连接，P—防污型，155—结构高度，D—双伞；
　　      3. U160BP/170T：   U—悬式、160kN，B—球窝型连接，P—防污型，170—结构高度，T—三伞；
　　      4. U70C（N）/200： U—悬式、70kN， C—槽形连接， CN—耐张型，地线绝缘子。
