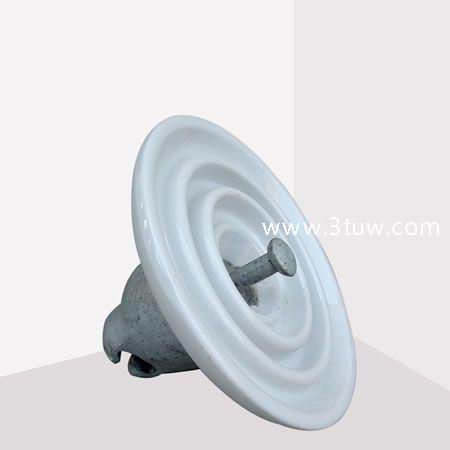

XP系类悬式瓷绝缘子

XP系列悬式瓷绝缘子技术参数：

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	打击破坏负荷 N·cm	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 （新型号）	GB/T7253 -1987 （老型号）									干	湿			对地试验电压 kV	1MHz最大无线电干扰电压 μV
U40C	XP-40C	1	140	190	200	16C	40	20	565	55	30	75	90	7.5	50	2.9
	XP-40T	2	150	190	200	16C	40	20	565	55	30	75	90	7.5	50	3.4
U70BL	XP-70	3	146	255	295	16B	70	35	565	70	40	100	110	10	50	4.8
U70C	XP-70C	1	146	255	295	16C	70	35	565	70	40	100	110	10	50	4.7
	XP-70T	2	146/ 170	255	295	16C	70	35	565	70	40	100	110	10	50	4.6
U70BS	XP1-70	3	127	255	295	16B	70	35	565	70	40	100	110	10	50	4.6
U70BL	XP2-70	3	146	200	210	16B	70	35	565	50	30	100	110	10	50	3.7
	XP3-70	4	146	255	310	16B	70	35	565	70	40	100	110	10	50	4.9
U70C	XP3-70C	5	146	255	310	16C	70	35	565	70	40	100	110	10	50	5.1
U70BL	XP4-70	4	146	270	330	16B	70	35	565	70	40	100	110	10	50	5.1
U100BL<, /p>	XP-100	6	146	255	295	16B	100	50	678	70	40	100	110	10	50	5.8
	XP2-100	6	146	255	340	16B	100	50	678	70	40	100	120	10	50	6.1
U100CL	XP-100C	5	146	255	295	16C	100	50	678	70	40	100	110	10	50	5.8
U120B	XP-120	6	146	255	295	16B	120	60	678	70	40	100	110	10	50	6.1
	XP1-120	6	146	255	320	16B	120	60	678	70	40	100	120	10	50	6.6
U160B	XP-160	6	155	255	305	20	160	80	1017	70	40	100	110	10	50	6.8
U160BS	XP1-160	6	146	255	305	20	160	80<, /o:p>	1017	70	40	100	110	10	50	6.8
	XP2-160	6	146	280	330	20	160	80	1017	75	42	105	110	10	50	7.6
U210B	XP-210	7	170	280	335	24	210	105	1017	75	42	105	120	10	50	9.8
	XP1-210	7	170	280	335	20	210	105	1017	75	42	105	120	10	50	9.4
	XP4-210	7	170	280	380	20/24	210	105	1017	75	42	105	120	10	50	9.8
U240B	XP-240	7	170	280	405	24	240	120	1017	75	45	110	120	10	50	11.4
U300B	XP-300	7	195	320	370	24	300	150	1017	75	45	110	120	10	50	13.5
