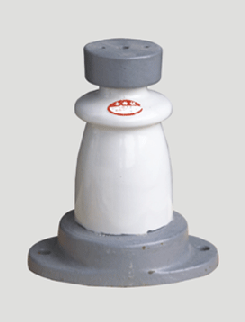

ZA-10T

ZA-10T

穿墙套管系列

ZA-10T

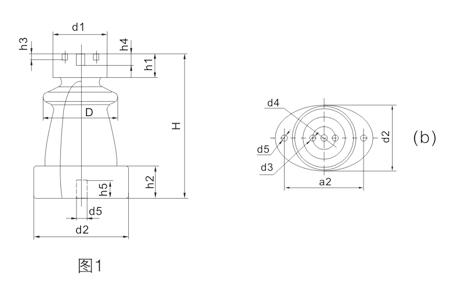

外形尺寸

额定电压(kV)	工频电压、千伏(有效值)不小于(kV)		全被冲击耐受电压千伏 (幅值)不小于(kV)
额定电压(kV)	干耐受	击穿	全被冲击耐受电压千伏 (幅值)不小于(kV)
6	36	58	60
10	47	75	80
20	68	119	125
35	100	175	185

型号	图号	主要尺寸(mm)														重量(Kg)
型号	图号	H	h1	h2	h3	h4	h5	D	d1	d2	d3	d4	d5	a1	a2	重量(Kg)
ZA-6Y	1a	165	27	36	6	13	20	86	62	106	2-M6	M10	M12	36	-	2.10
ZA-6T	1b	165	27	36	6	13	10	86	62	110	2-M6	M10	2-Φ12	36	135	2.40
ZB-6Y	1a	185	38	48	7	18	22	106	82	133	2-M10	M16	M16	46	-	4.20
ZB-6T	1b	185	38	48	7	18	12	106	82	135	2-M10	M16	2-Φ15	46	137	4.90
ZA-10Y	1a	190	27	36	6	13	20	86	66	110	2-M6	M10	M12	36	-	2.30
ZA-10T	1b	190	27	36	6	13	10	86	66	110	2-M6	M10	2-Φ12	36	135	2.30
ZB-10Y	1a	215	38	48	7	18	22	106	82	132	2-M10	M16	M16	46	-	5.10
ZB-10T	1b	215	38	48	7	18	12	106	82	135	2-M10	M16	2-Φ15	46	137	5.20
ZC-10F	1c	225	42	46	11	20	15	135	98	-	2-M10	M16	-	-	140	7.70
ZD-10F	1c	235	46	53	14	22	18	170	128	-	4-M12	M16	-	-	155	12.20
ZD-20F	1c	315	46	60	14	22	18	180	128	-	4-M12	M16	-	-	175	15.50
ZA-35Y	2a	380	38	48	7	-	22	120	82	-	M8	M12	-	-	-	8.30
ZA-35T	2d	380	38	46	7	-	12	120	82	-	2-M8	M12	-	-	175	9.00
ZB-35F	2c	400	40	60	10	-	18	150	98	-	4-M10	M2	-	-	155	12.90
