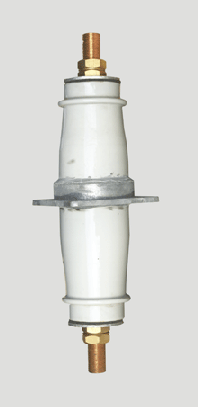

CC-10-2000A

CC-10-2000A

穿墙套管系列

CC-10/2000A

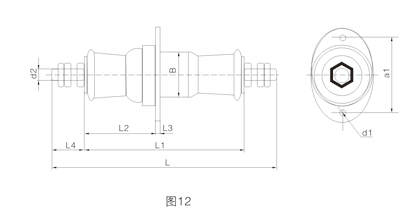

外形尺寸

型号	图号	额定电压 (kV）	额定电流 (A)	5秒钟短时电流(kA)不小于	工频电压(kV)不小于			BIL kV Peak 不小于	弯曲破坏负荷不小于	重量 (kg)
型号	图号	额定电压 (kV）	额定电流 (A)	5秒钟短时电流(kA)不小于	干耐受	湿耐受	击穿	BIL kV Peak 不小于	弯曲破坏负荷不小于	重量 (kg)
CB-6/600	11	6	600	12	36	-	58	60	7.5	5
CB-10/200	11	10	200	3.8	47	-	75	80	7.5	6
CB-10/400	11	10	400	7.2	47	-	75	80	7.5	6.2
CB-10/600	11	10	600	12	47	-	75	80	7.5	6.7
CB-10/1000	12	10	1000	20	47	-	75	80	7.5	10.2
CB-10/1500	12	10	1500	30	47	-	75	80	7.5	12.8

L	L1	L2	L3	L4	B	d1	d2	a1	a2	a3	b	b1	δ
410	310	135	10	45	90	2-φ12	φ13	150	22	-	40	6	-
460	350	155	10	48	100	2-φ12	φ11	165	22	-	20	3	-
460	350	155	10	48	100	2-φ12	φ13	165	22	-	40	3	-
460	350	155	10	48	100	2-φ12	φ17	165	22	-	40	6	-
500	355	155	10	72	100	2-φ12	M30×2	165	-	-	100	-	-
520	355	155	12	82	100	2-φ12	M39×3	165	-	-	100	-	-
