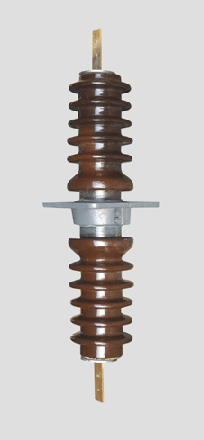

CWB-35-630A
CWB-35/630A | | | |

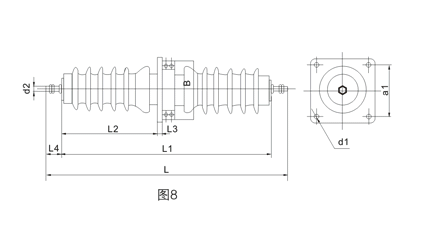

| | 外形尺寸 |
| | | | 型号 | 图号 | 额定电压
(kV） | 额定电流
(A) | 5秒钟短时
电流(kA)
不小于 | 户外端
公称爬
电距离 | 工频电压(kV)不小于 | BIL kV Peak
不小于 | 弯曲破
坏负荷
不小于
| 重量
(kg) | | 干耐受 | 湿耐受 | 击穿 | 可见
电晕 | | CWB-35/400 | 8 | 35 | 400 | 7.2 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 33 | | CWB-35/600 | 8 | 35 | 600 | 12 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 35.5 | | CWB-35/1000 | 8 | 35 | 1000 | 20 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 37.5 | | CWB-35/1500 | 8 | 35 | 1500 | 30 | 595 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 39.5 | | CWWB-35/2000-3 | 9 | 35 | 2000 | 40 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 73 | | CWWB2-35/2000-3 | 10 | 35 | 2000 | 40 | 810 | 110 | 80 | 176 | 25.8 | 195 | 7.5 | 74 |
| | | | L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 | δ | | 940 | 815 | 372 | 16 | - | 225 | 4-φ15 | M14x1.5 | 200 | - | - | - | - | - | | 940 | 815 | 372 | 16 | - | 225 | 4-φ15 | M20x1.5 | 200 | - | - | - | - | - | | 980 | 815 | 378 | 16 | 75 | 225 | 4-φ15 | M30x2 | 200 | - | - | - | - | - | | 990 | 815 | 378 | 16 | 78 | 225 | 4-φ15 | M39x3 | 200 | - | - | - | - | - | | 1400 | 882 | 433 | 20 | - | 250 | 4-φ15 | 4-φ18 | 220 | 50 | 25 | 100 | 25 | - | | 1270 | 882 | 433 | 20 | - | 250 | 4-φ15 | 4-φ18 | 220 | 50 | 25 | 100 | 25 | - |
|
|
| |
| | |
|
|
