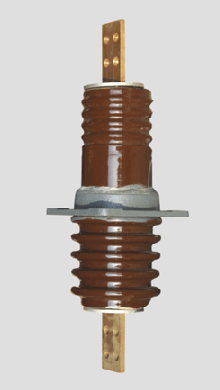

CWB-10-1000A
CWB-10/1000A | | | |

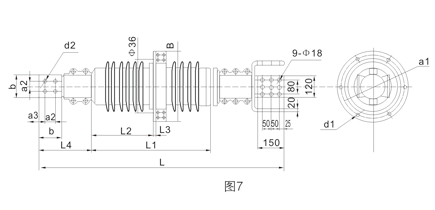

| | 外形尺寸 |
| | | | 型号 | 图号 | 额定电压
(kV） | 额定电流
(A) | 5秒钟短时
电流(kA)
不小于 | 工频电压(kV)不小于 | BIL kV Peak
不小于 | 弯曲破
坏负荷
不小于
| 重量
(kg) | | 干耐受 | 湿耐受 | 击穿 | | CWB-10/400 | 5 | 10 | 400 | 7.2 | 47 | 34 | 75 | 80 | 7.5 | 10 | | CWB-10/600 | 5 | 10 | 600 | 12 | 47 | 34 | 75 | 80 | 7.5 | 12 | | CWB-10/1000 | 5 | 10 | 1000 | 20 | 47 | 34 | 75 | 80 | 7.5 | 14.5 | | CWB-10/1500 | 5 | 10 | 1500 | 30 | 47 | 34 | 75 | 80 | 7.5 | 17 | | 18KW/1600A | 6 | 18 | 1600 | 30 | 75 | 50 | 120 | 125 | 7.5 | 67.7 | | 18KW/6300A | 7 | 18 | 6300 | 30 | 75 | 50 | 120 | 125 | 16 | 120 |
| | | | L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 | δ | | 580 | 450 | 222 | 12 | 60 | 108 | 2-φ18 | M14x1.5 | 175 | - | - | - | - | - | | 580 | 450 | 222 | 12 | 60 | 108 | 2-φ18 | M20x1.5 | 175 | - | - | - | - | - | | 600 | 450 | 222 | 12 | 70 | 108 | 2-φ18 | M30x2 | 175 | - | - | - | - | - | | 610 | 450 | 222 | 12 | 75 | 108 | 2-φ18 | M39x3 | 175 | - | - | - | - | - | | 1450 | 975 | 408 | 20 | 235 | 250 | 4-φ15 | 4-φ18 | 230 | 50 | 25 | 100 | - | - | | 1405 | 688 | 656 | 18 | 300 | 400 | 6-φ18 | 4-φ18 | 360 | 60 | 32.5 | 120 | - | - |
|
|
| |
| | |
|
|
