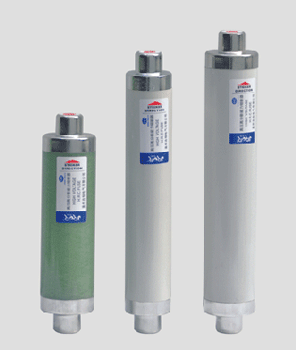

电动机保护用高压限流熔断器(德国DIN标准)

电动机保护用高压限流熔断器(德国DIN标准)

高压限流熔断器系列

电动机保护用高压
限流熔断器(德国DIN标准)

产品型号

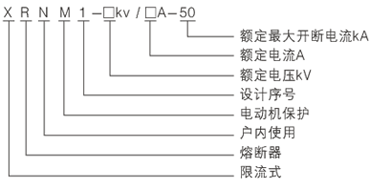

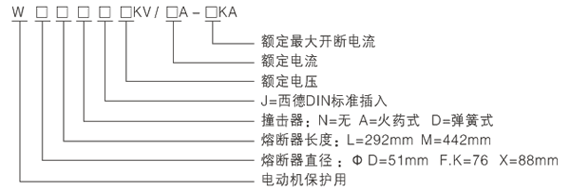

国标型号

等同的国外型号

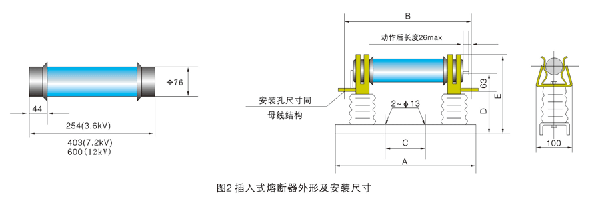

插入式外型及安装尺寸

基本参数

表1

型号	额定电压 KV	熔断件额定电流 A	额定最大开断电流 KA
WDL*J	7.2	25 31.5 40 50 63	31.5
	12
WFL*J	7.2	50 63 80 100
	12
WKL*J	7.2	128 160
	12
WXL*J	7.2	160 200 224 250 315
	12	160 200

表2

型号	额定电压 KV	熔断件额定电流 A	额定最大开断电流 KA
WFM*J	7.2	25 31.5 40 50 63 80 100 125 160	31.5
WFM*J	12	25 31.5 40 50 63 80 100
WKM*J	7.2	200 224 250 315
WKM*J	12	125 160
WXM*J	7.2	200 224
WXM*J	12	200 224

技术数据

熔断器在规定的使用条件下，能可靠分断最小开断电流I3（125A以内不包括125A，I3大约为4 In；125A以上，I3为7 In）额定最大开断电流I1之间的任何故障电流，时间-电流特性曲线见附图。

插入式熔断器外形基本参数

型号	尺寸
	A	B	C	D	E	F	G
WDF*0	390	312	340	140	246	254	Φ51
WFF*0
WKF*0							Φ76
WFN*0	500	461	150	160	266	403	Φ76
WKN*0
WFX*0(XRNM1-12)	690	659	350	160	268±4	600	Φ76
