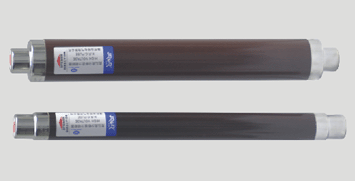

XRNT□-40.5/-40插入式 熔断器(德国DIN标准)
XRNT□-40.5/-40插入式
熔断器(德国DIN标准)
产品用途
本产品适用于户内交流50Hz,额定电压3.6KV、7.2KV、12KV、24KV、40.5KV系统,可与其它开关电器如负荷开关,真空接触器配合使用,作为电力变压器及其它设备短路、过载的保护元件,又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。

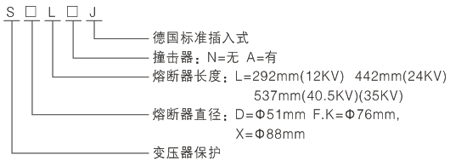

产品型号
国内型号
等同的国外型号

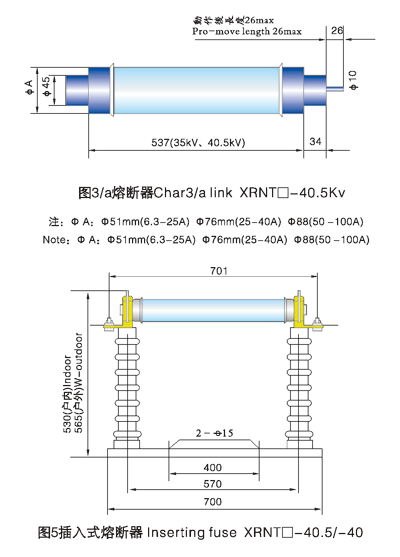

外型及安装尺寸
参数
型号
额定电压(KV)
熔体额定电流(A)
熔管尺寸φ×C(mm)
备注
XRNT
SDL.J
7.2
6.3 10 16 20 25 31.5 40 50
φ51×292
丁字帽
XRNT
SFL.J
7.2
63 71 75 80 100 125
φ76×292
丁字帽
XRNT
SXL.J
7.2
160 200 250 315
φ88×292
丁字帽
XRNT
SFM.J
7.2
100 200 125 160
φ76×442
丁字帽
XRNT
SDL.J
12
6.3 10 12.5 16 20 25 31.5 40
φ51×292
丁字帽
XRNT
SFL.J
12
50 63 71 75 80 100 125
φ76×292
丁字帽
XRNT
SXL.J
12
160 200 250 315
φ88×292
丁字帽
XRNT
SDM.J
12
6.3 10 16 20 25 31.5 40
φ51×442
丁字帽
XRNT
SFM.J
12
50 63 80 100 125
φ76×442
丁字帽
XRNT
SXM.J
12
160 200
φ88×442
丁字帽
XRNT
SDM.J
24
6.3-31.5
φ51×442
丁字帽
XRNT
SFM.J
24
40-125
φ76×442
丁字帽
XRNT
SDQ.J
40.5
2 3.15 6.3 10 16
φ51×537
丁字帽
XRNT
SFQ.J
40.5
20 31.5 40
φ76×537
丁字帽
XRNT
SXQ.J
40.5
50 63
φ88×537
丁字帽
XRNT
SKY.J
40.5
50 63
φ76×650
平帽
1、10KV最大短路开断电流(开断能力)50KA(I1);40.5KV最大短路开断电流31.5KA(I2)
2、最小开断电流:
熔断器额定电流的4位(100A以下)含100A (I3)
熔断器额定电流的7位(125A以上)含125A (I3)
