XRNT□-12Kv熔断器德国DIN标准)

XRNT□-12Kv熔断器德国DIN标准)

高压限流熔断器系列

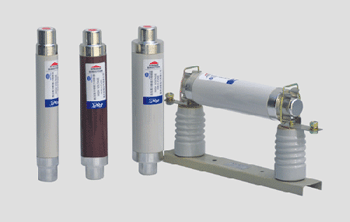

XRNT□-12Kv熔断器
德国DIN标准)

产品用途

本产品适用于户内交流50Hz，额定电压3.6KV、7.2KV、12KV、24KV、40.5KV系统，可与其它开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。

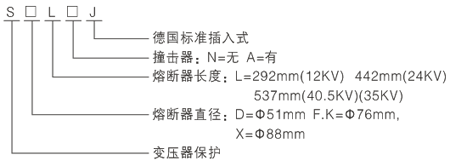

产品型号

国内型号

等同的国外型号

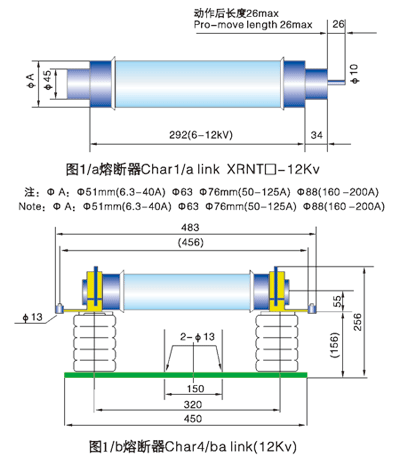

外型及安装尺寸

参数

型号		额定电压(KV)	熔体额定电流(A)	熔管尺寸φ×C(mm)	备注
XRNT	SDL.J	7.2	6.3 10 16 20 25 31.5 40 50	φ51×292	丁字帽
XRNT	SFL.J	7.2	63 71 75 80 100 125	φ76×292	丁字帽
XRNT	SXL.J	7.2	160 200 250 315	φ88×292	丁字帽
XRNT	SFM.J	7.2	100 200 125 160	φ76×442	丁字帽
XRNT	SDL.J	12	6.3 10 12.5 16 20 25 31.5 40	φ51×292	丁字帽
XRNT	SFL.J	12	50 63 71 75 80 100 125	φ76×292	丁字帽
XRNT	SXL.J	12	160 200 250 315	φ88×292	丁字帽
XRNT	SDM.J	12	6.3 10 16 20 25 31.5 40	φ51×442	丁字帽
XRNT	SFM.J	12	50 63 80 100 125	φ76×442	丁字帽
XRNT	SXM.J	12	160 200	φ88×442	丁字帽
XRNT	SDM.J	24	6.3-31.5	φ51×442	丁字帽
XRNT	SFM.J	24	40-125	φ76×442	丁字帽
XRNT	SDQ.J	40.5	2 3.15 6.3 10 16	φ51×537	丁字帽
XRNT	SFQ.J	40.5	20 31.5 40	φ76×537	丁字帽
XRNT	SXQ.J	40.5	50 63	φ88×537	丁字帽
XRNT	SKY.J	40.5	50 63	φ76×650	平帽

1、10KV最大短路开断电流(开断能力)50KA（I1）；40.5KV最大短路开断电流31.5KA（I2)
2、最小开断电流：
熔断器额定电流的4位（100A以下）含100A （I3）
熔断器额定电流的7位（125A以上）含125A （I3）
