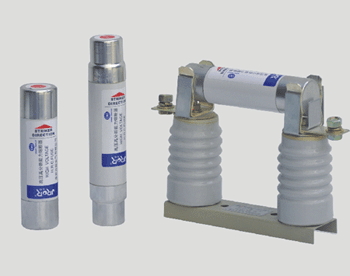

XRNP2电压互感器保护用
高压限流熔断器 | | | |

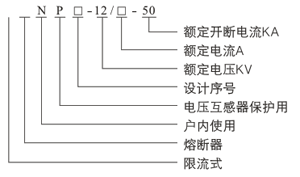

| | 产品用途 | | 本产品使用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。(通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1)。 | | | | 产品型号 |   | | | | 基本参数 | | 型号 | 额定电压(KV) | 额定电流(KA) | 开断能力(KA) | | XRNP1-12/-50 | 12(10) | 0.2,0.5,1,2,3.15 | 50 | | XRNP1-40.5/-31.5 | 40.5(35) | 0.2,0.5,1,2,3.15 | 50 | | XPNR1-24/-50 | 24(20) | 0.2,0.5,1,2,3.15 | 50 |

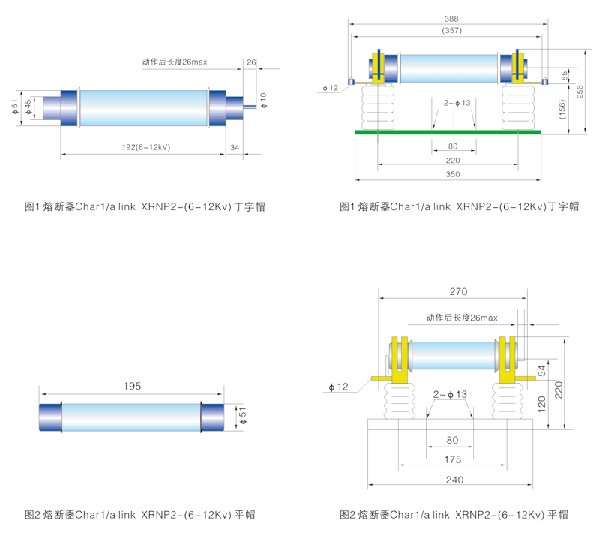

| | | | 外型及安装尺寸 | | 熔断器的选用 |  | | | | 参数 | | 3.6/40.5KV(II) 型熔断件 | | 型号 | 额定电压(KV) | 额定电流(A) | 熔管尺寸(mm) | 额定开断电流(KA) | 备注 | | XRNP2 | 3.6
7.2
12 | 6.3 | φ51X192 | 50 | 平帽 | | 8 | | 10 | | 16 | | XRNP2 | 3.6
7.2
12 | 6.3 | φ51X195 | 50 | 平帽 | | 8 | | 10 | | 16 | | XRNP3 | 40.5 | 0.3 | φ30X465 | 31.5 | 平帽 | | 0.5 | | 1 | | 2 | | 3.15 | | 5 | | XRNP6 | 40.5 | 0.3 | φ40X440 | 31.5 | 平帽 | | 0.5 | | 1 | | 2 | | 3.15 | | 5 |
|
|
| |
|
